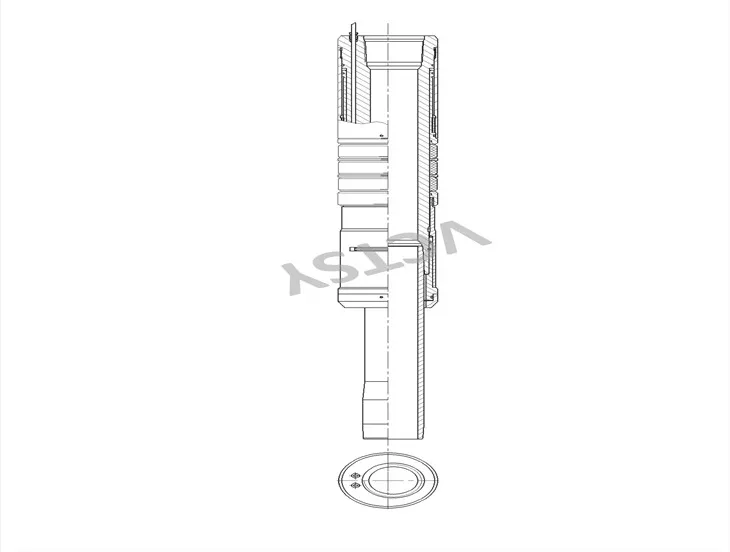

SGPT sērijas inteliģentais pabeigšanas līnijas šķērsošanas izolācijas pakotājs
● Zīmola nosaukums: VCTSY
● Sertifikācija: API 11D1
● Modeļa numurs: SGPT-278-7,SGPT-312-7,SGPT-278-962, SGPT-312-962,SGPT-412-7,SGPT-5-7,SGPT{{6 }},SGPT-7-962
● Minimālais pasūtījuma daudzums: 10 komplekti
● Cena: RMB/USD
● Iepakojuma detaļas: saplākšņa korpuss
● Piegādes laiks: pēc pieprasījuma
● Maksājuma noteikumi: T/T
● Piegādes iespējas: pēc pieprasījuma
Šis pakotājs var šķērsot kabeļus. Kad blīvētājs tiek pārsūtīts un ieplūst caurulē, cauruļvadu spiediena paaugstināšana iestatīs blīvētāju, tādējādi noblīvējot cauruli un korpusa gredzenu. Caurules taisna vilkšana padara bīdes atbrīvošanas mehānismu nogrieztu atbrīvošanai.
Tehniskie parametri
1.
|
Zīmējums Nr. |
SGPT-278-7 |
SGPT-312-7 |
SGPT-278-962 |
SGPT-312-962 |
|
|
Savienojošais pavediens |
Augšējais |
2 7/8" Vītnes veids BOX |
3 1/2" Vītnes veids BOX |
2 7/8" Vītnes veids BOX |
3 1/2" Vītnes veids BOX |
|
Nolaist |
2 7/8" pavediena veida PIN |
3 1/2" pavediena veida PIN |
2 7/8" pavediena veida PIN |
3 1/2" pavediena veida PIN |
|
|
ID |
2,44" (Φ62 mm) |
2,99 collas (Φ76 mm) |
2,44" (Φ62 mm) |
2,99 collas (Φ76 mm) |
|
|
Šķērsošanas caurums |
1/4" NPT |
1/4" NPT |
1/4" NPT |
1/4" NPT |
|
|
Robežas dimensija |
6.02"×43.3" （Φ153×1100） |
6.02"×43.3" （Φ153×1100） |
8.49"×47.2" （Φ215.6×1200） |
8.49"×47.2" （Φ215.6×1200） |
|
|
Piemērojamais apvalks |
7 collas (23-29lb/ft) |
7 collas (23-29lb/ft) |
9 5/8 collas (40-47lb/ft) |
9 5/8 collas (40-47lb/ft) |
|
|
Slīdēšanas forma |
/ |
/ |
/ |
/ |
|
|
Elastomērs |
HNBR, AFLAS |
HNBR, AFLAS |
HNBR, AFLAS |
HNBR, AFLAS |
|
|
Materiāls |
L80-1Cr / 3Cr / 13Cr |
L80-1Cr / 3Cr / 13Cr |
L80-1Cr / 3Cr / 13Cr |
L80-1Cr / 3Cr / 13Cr |
|
|
Droša stiepes slodze |
645 KN |
921 KN |
645 KN |
921 KN |
|
|
Darba temperatūra |
150 grādi, 203 grādi |
150 grādi, 203 grādi |
150 grādi, 203 grādi |
150 grādi, 203 grādi |
|
|
Darba spiediens |
5000psi |
5000psi |
5000psi |
5000psi |
|
|
Sēdekļa spiediens |
3000psi |
3000psi |
3000psi |
3000psi |
|
|
Atlaidiet spiedienu |
37000 mārciņas |
37000 mārciņas |
40000 mārciņas |
40000 mārciņas |
|
|
Ražošanas standarts |
API 11D1 V3 |
API 11D1 V3 |
API 11D1 V3 |
API 11D1 V3 |
|
2.
|
Zīmējums Nr. |
SGPT-412-7 |
SGPT-5-7 |
SGPT-512-962 |
SGPT-7-962 |
|
|
Savienojošais pavediens |
Augšējais |
4 1/2" Īpašā vītnes veids BOX |
5" speciālā vītnes tipa BOX |
5 1/2" Īpašā vītnes veids BOX |
7" īpašais vītnes veids KASTE |
|
Nolaist |
4 1/2" īpašā pavediena veida PIN |
5" īpašais vītnes veids PIN |
5 1/2" īpašā pavediena veida PIN |
7" īpašais vītnes veids PIN |
|
|
ID |
3,465" (Φ88 mm) |
3,465" (Φ88 mm) |
4,882 (Φ124 mm) |
4,882 (Φ124 mm) |
|
|
Šķērsošanas caurums |
1/4" NPT |
1/4" NPT |
1/4" NPT |
1/4" NPT |
|
|
Robežas dimensija |
6.02"×63" （Φ153×1600） |
6.02"×63" （Φ153×1600） |
8.49"×67" （Φ215.6×1700） |
8.49"×67" （Φ215.6×1700） |
|
|
Piemērojamais apvalks |
7 collas (23-29lb/ft) |
7 collas (23-29lb/ft) |
9 5/8 collas (40-47lb/ft) |
9 5/8 collas (40-47lb/ft) |
|
|
Slīdēšanas forma |
/ |
/ |
/ |
/ |
|
|
Elastomērs |
HNBR, AFLAS |
HNBR, AFLAS |
HNBR, AFLAS |
HNBR, AFLAS |
|
|
Materiāls |
L80-1Cr / 3Cr / 13Cr |
L80-1Cr / 3Cr / 13Cr |
L80-1Cr / 3Cr / 13Cr |
L80-1Cr / 3Cr / 13Cr |
|
|
Droša stiepes slodze |
943 KN |
943 KN |
1504 KN |
1504 KN |
|
|
Darba temperatūra |
150 grādi, 203 grādi |
150 grādi, 203 grādi |
150 grādi, 203 grādi |
150 grādi, 203 grādi |
|
|
Darba spiediens |
5000psi |
5000psi |
5000psi |
5000psi |
|
|
Sēdekļa spiediens |
3000psi |
3000psi |
3000psi |
3000psi |
|
|
Atlaidiet spiedienu |
37000 mārciņas |
37000 mārciņas |
40000 mārciņas |
40000 mārciņas |
|
|
Ražošanas standarts |
API 11D1 V3 |
API 11D1 V3 |
API 11D1 V3 |
API 11D1 V3 |
|
